Co to jest cewka toroidalna i dlaczego ma znaczenie w nowoczesnej elektronice?

Cewki toroidalnesą jednymi z najbardziej wydajnych i powszechnie stosowanych elementów pasywnych we współczesnych układach elektronicznych. Ich unikalna konstrukcja rdzenia w kształcie pierścienia zapewnia doskonałą izolację magnetyczną, zmniejszone zakłócenia elektromagnetyczne i wysoką efektywność energetyczną w porównaniu z tradycyjnymi cewkami indukcyjnymi. W tym artykule omówiono, czym jest cewka toroidalna, jak działa, dlaczego jest niezbędna w energoelektronice i jak wybrać odpowiedni typ do różnych zastosowań. Podkreśla także typowe wyzwania, zastosowania w świecie rzeczywistym i praktyczne rozważania projektowe, aby pomóc inżynierom, kupującym i twórcom produktów w podejmowaniu świadomych decyzji.

Spis treści

• 1. Zrozumienie podstaw cewki toroidalnej
• 2. Jak działa cewka toroidalna
• 3. Kluczowe zalety w porównaniu z konwencjonalnymi cewkami indukcyjnymi
• 4. Materiały rdzeniowe i ich wpływ
• 5. Zastosowania w świecie rzeczywistym
• 6. Jak wybrać właściwą cewkę toroidalną
• 7. Typowe problemy i rozwiązywanie problemów
• 8. Toroidalne a inne typy cewek
• 9. Rozważania projektowe dla inżynierów
• 10. Przyszłe trendy w technologii cewek indukcyjnych
• 11. Często zadawane pytania
• 12. Wniosek
• 13. Informacje o producencie i kontakt

1. Zrozumienie podstaw cewki toroidalnej

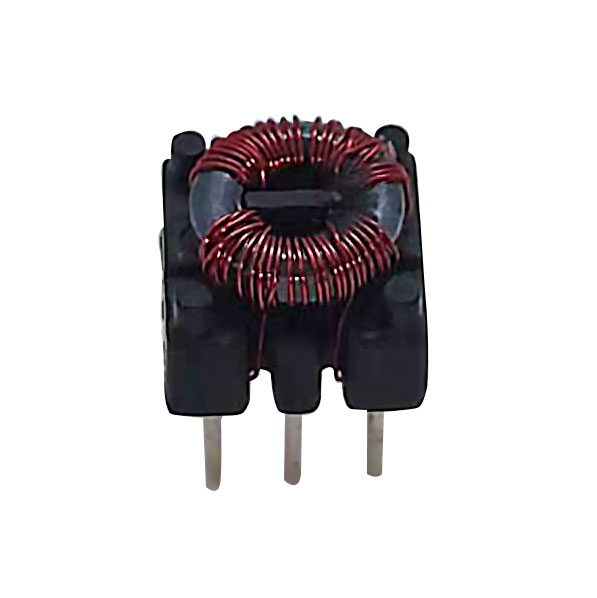

Cewka toroidalna to rodzaj cewki indukcyjnej w kształcie pierścienia lub pierścienia (toroid). Składa się z okrągłego rdzenia magnetycznego owiniętego drutem miedzianym. Kiedy prąd elektryczny przepływa przez drut, w rdzeniu generowane jest pole magnetyczne, przechowujące energię w postaci magnetyzmu.

W przeciwieństwie do tradycyjnych cewek elektromagnetycznych, pole magnetyczne w konstrukcji toroidalnej jest w dużej mierze ograniczone do rdzenia. Ta wyjątkowa właściwość znacznie zmniejsza straty energii i zakłócenia elektromagnetyczne (EMI), dzięki czemu idealnie nadaje się do obwodów elektronicznych o wysokiej wydajności.

Mówiąc najprościej, cewka toroidalna jest zaprojektowana tak, aby:

• Magazynowanie energii w polu magnetycznym
• Filtruj szumy elektryczne
• Stabilizuj przepływ prądu w obwodach

2. Jak działa cewka toroidalna

Zasada działania cewki toroidalnej opiera się na indukcji elektromagnetycznej. Gdy prąd przemienny (AC) przepływa przez cewkę, generuje zmienne pole magnetyczne w rdzeniu toroidalnym. To zmieniające się pole indukuje przeciwne napięcie, zwane indukcyjnością.

Zamknięty kształt rdzenia zapewnia, że ​​większość strumienia magnetycznego pozostaje wewnątrz materiału, zmniejszając wycieki i poprawiając wydajność.

Kluczowe etapy pracy obejmują:

1. Prąd przepływa przez uzwojenie
2. Wewnątrz toroidu tworzy się pole magnetyczne
3. Energia jest magazynowana w strumieniu magnetycznym
4. Sprzeciw wobec bieżących zmian stabilizuje zachowanie obwodu

To kontrolowane magazynowanie i uwalnianie energii sprawia, że ​​cewki toroidalne są niezbędne w systemach regulacji mocy.

3. Kluczowe zalety w porównaniu z konwencjonalnymi cewkami indukcyjnymi

Cewki toroidalne są preferowane w wielu gałęziach przemysłu ze względu na ich doskonałe właściwości elektryczne i fizyczne. Poniżej znajdują się główne zalety:

• Wysoka wydajność:Mniejsze straty energii dzięki minimalnemu strumieniowi wycieku.
• Niskie zakłócenia elektromagnetyczne:Pole magnetyczne zawarte jest w rdzeniu.
• Kompaktowa konstrukcja:Wyższa indukcyjność w mniejszym rozmiarze fizycznym.
• Lepsza wydajność cieplna:Niższe wytwarzanie ciepła pod obciążeniem.
• Silne sprzęgło magnetyczne:Efektywny transfer energii pomiędzy uzwojeniami.

Te zalety sprawiają, że cewki toroidalne są szczególnie przydatne w zasilaczach, sprzęcie audio i elektronice przemysłowej.

4. Materiały rdzeniowe i ich wpływ

Wydajność cewki toroidalnej zależy w dużej mierze od materiału rdzenia. Różne materiały oferują różne właściwości magnetyczne i charakterystykę częstotliwościową.

5. Zastosowania w świecie rzeczywistym

Cewki toroidalne są szeroko stosowane w wielu gałęziach przemysłu ze względu na ich wydajność i niezawodność.

• Zasilacze impulsowe (SMPS)
• Wzmacniacze audio i filtrowanie sygnału
• Sprzęt telekomunikacyjny
• Systemy zasilania pojazdów elektrycznych
• Inwertery energii odnawialnej (słonecznej i wiatrowej)
• Systemy automatyki przemysłowej

W każdym z tych zastosowań zdolność do redukcji zakłóceń elektromagnetycznych i poprawy efektywności energetycznej odgrywa kluczową rolę w stabilności i wydajności systemu.

6. Jak wybrać właściwą cewkę toroidalną

Wybór właściwej cewki toroidalnej wymaga dokładnego rozważenia parametrów elektrycznych i mechanicznych.

Kluczowe czynniki wyboru obejmują:

• Wartość indukcyjności:Musi odpowiadać wymaganiom obwodu
• Aktualna ocena:Powinien obsługiwać prąd szczytowy i ciągły
• Materiał rdzenia:W zależności od potrzeb w zakresie częstotliwości i wydajności
• Rezystancja prądu stałego:Niższy opór poprawia wydajność
• Częstotliwość robocza:Musi być zgodny z projektem systemu

Wybierając komponenty do zoptymalizowanego projektu obwodów, inżynierowie często równoważą rozmiar, koszt i wydajność.

7. Typowe problemy i rozwiązywanie problemów

Pomimo swojej niezawodności, cewki toroidalne mogą napotykać pewne wyzwania operacyjne.

• Nasycenie:Występuje, gdy prąd przekracza limity rdzenia
• Przegrzanie:Spowodowane nadmiernym prądem lub słabą wentylacją
• Problemy z hałasem:Często z powodu niewłaściwego uzwojenia lub ekranowania
• Naprężenie mechaniczne:Może uszkodzić uzwojenia podczas instalacji

Właściwy projekt i zarządzanie temperaturą mogą znacznie zmniejszyć te problemy.

8. Toroidalne a inne typy cewek

9. Rozważania projektowe dla inżynierów

Integrując cewki toroidalne z systemami elektronicznymi, inżynierowie muszą wziąć pod uwagę wiele aspektów projektowych:

• Gęstość uzwojenia i jakość izolacji
• Drogi rozpraszania ciepła
• Progi nasycenia magnetycznego
• Układ PCB w celu zmniejszenia sprzężenia EMI
• Mechaniczna stabilność montażu

Dobrze zaprojektowany system zapewnia długoterminową niezawodność i optymalną wydajność elektryczną.

10. Przyszłe trendy w technologii cewek indukcyjnych

Zapotrzebowanie na kompaktowe, wysokowydajne systemy elektroniczne w dalszym ciągu napędza innowacje w technologii cewek indukcyjnych. Przyszłe zmiany obejmują:

• Zaawansowane materiały nanokrystaliczne zapewniające wyjątkowo niskie straty
• Zminiaturyzowane konstrukcje toroidalne o wysokiej częstotliwości
• Integracja z inteligentnymi modułami zasilania
• Ulepszone, odporne na ciepło materiały uzwojenia

Postępy te będą wspierać zastosowania nowej generacji, takie jak mobilność elektryczna, inteligentne sieci i systemy przemysłowe oparte na sztucznej inteligencji.

11. Często zadawane pytania

P1: Co sprawia, że ​​cewki toroidalne są bardziej wydajne?
Ich konstrukcja magnetyczna z zamkniętą pętlą minimalizuje wyciek strumienia, poprawiając wydajność.

P2: Czy cewki toroidalne można stosować w obwodach wysokiej częstotliwości?
Tak, szczególnie w przypadku stosowania rdzeni ferrytowych lub nanokrystalicznych.

P3: Czy cewki toroidalne są drogie?
Mogą kosztować nieco więcej niż podstawowe cewki indukcyjne, ale oferują lepszą wydajność i niezawodność.

P4: W jakich branżach najczęściej wykorzystuje się cewki toroidalne?
Sektory energoelektroniki, motoryzacji, telekomunikacji i energetyki odnawialnej.

P5: Jak zmniejszyć hałas w cewkach toroidalnych?
Właściwe techniki nawijania, ekranowanie i właściwy dobór materiału pomagają zmniejszyć hałas.

12. Wniosek

Cewki toroidalne są kluczowym elementem nowoczesnej elektroniki, oferującym niezrównaną wydajność, zwartość i wydajność elektromagnetyczną. Ich zdolność do stabilizacji prądu i redukcji zakłóceń sprawia, że ​​są niezbędne we wszystkim, od elektroniki użytkowej po zaawansowane systemy przemysłowe. Zrozumienie ich struktury, zasad działania i kryteriów wyboru pozwala inżynierom i nabywcom skutecznie optymalizować wydajność systemu.

13. Informacje o producencie i kontakt

Jeśli chodzi o wysokiej jakości cewki toroidalne zaprojektowane z myślą o precyzyjnej inżynierii i ścisłej kontroli jakości, możesz na nich polegać Jansum Electronics Dongguan Co., Ltd.

Specjalizujemy się w dostarczaniu niestandardowych komponentów magnetycznych spełniających różnorodne wymagania przemysłowe, w tym energoelektronikę, systemy motoryzacyjne i zaawansowane urządzenia komunikacyjne.

Jeśli szukasz niezawodnych dostaw, wsparcia technicznego lub niestandardowych rozwiązań, nie krępuj sięskontaktuj się z namiDzisiaj. Nasz zespół inżynierów jest gotowy wesprzeć Twój projekt od projektu po produkcję.
