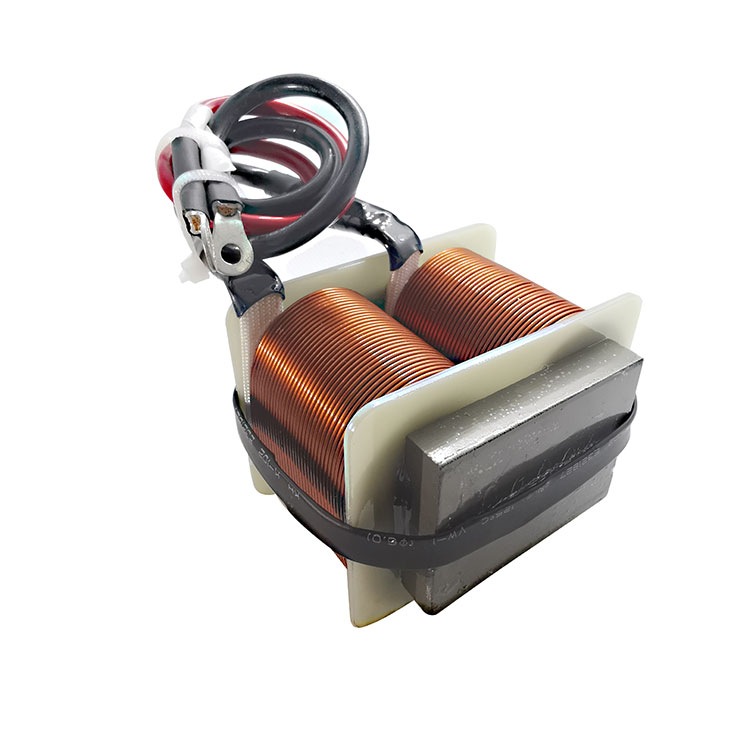

W jaki sposób cewka inwertera słonecznego poprawia wydajność, stabilność i żywotność w nowoczesnych systemach fotowoltaicznych

A solar cewka falownikajest jednym z najważniejszych elementów magnetycznych wewnątrz systemów inwerterów fotowoltaicznych (PV). Ma to bezpośredni wpływ na wydajność konwersji, zniekształcenia harmoniczne, wydajność cieplną i długoterminową niezawodność. W nowoczesnych zastosowaniach energii odnawialnej, gdzie standardy wydajności są coraz bardziej rygorystyczne, wybór odpowiedniego projektu cewki indukcyjnej może znacznie poprawić ogólną wydajność systemu.

W tym szczegółowym przewodniku opisano, jak działają cewki indukcyjne inwerterów fotowoltaicznych, dlaczego mają one znaczenie w środowiskach przełączania o wysokiej częstotliwości, jak materiały i konstrukcja wpływają na wydajność oraz jak producenci tacy jakJASNdostarczają zaawansowane rozwiązania magnetyczne do wymagających zastosowań solarnych.

Spis treści

• 1. Co to jest cewka inwertera słonecznego?
• 2. Dlaczego jest to niezbędne w nowoczesnych systemach fotowoltaicznych?
• 3. Zasada działania falowników fotowoltaicznych
• 4. Kluczowe parametry projektowe i specyfikacje techniczne
• 5. Materiały rdzeniowe i ich wpływ na wydajność
• 6. Zarządzanie temperaturą i niezawodność
• 7. Scenariusze dostosowywania i zastosowań
• 8. Jak wybrać odpowiednią cewkę inwertera fotowoltaicznego
• 9. Typowe wyzwania i rozwiązania
• 10. Często zadawane pytania

1. Co to jest cewka inwertera słonecznego?

Cewka inwertera słonecznego to pasywny element magnetyczny przeznaczony do magazynowania energii elektrycznej w polu magnetycznym i uwalniania jej w kontrolowany sposób podczas operacji przełączania. Jest powszechnie stosowany w przetwornicach podwyższających napięcie DC-DC i stopniach falownika DC-AC w systemach fotowoltaicznych.

Krótko mówiąc, cewka indukcyjna wygładza przepływ prądu, tłumi tętnienia i redukuje zakłócenia elektromagnetyczne (EMI). Bez tego falowniki fotowoltaiczne charakteryzowałyby się niestabilną mocą wyjściową, nadmiernymi harmonicznymi i stratami wydajności.

• Magazynowanie energii podczas cykli przełączania
• Redukcja tętnienia prądu
• Filtrowanie harmonicznych
• Poprawiona jakość przebiegu
• Zwiększona stabilność systemu

2. Dlaczego jest to niezbędne w nowoczesnych systemach fotowoltaicznych?

Systemy energii słonecznej działają w zmiennych warunkach nasłonecznienia, co oznacza, że ​​napięcie i prąd podlegają ciągłym zmianom. Falownik musi przekształcić tę zmienną moc prądu stałego w stabilną moc wyjściową prądu przemiennego, zgodną ze standardami sieci.

Cewka inwertera solarnego odgrywa kluczową rolę w:

1. Zwiększanie niskiego napięcia prądu stałego do wymaganych poziomów magistrali
2. Utrzymywanie trybu prądu ciągłego (CCM)
3. Spełnianie przepisów dotyczących harmonicznych sieci
4. Zapewnienie długoterminowej niezawodności podzespołów

Wraz ze wzrostem wykorzystania odnawialnych źródeł energii na świecie, wysokowydajne komponenty magnetyczne nie są już opcjonalne – są obowiązkowe w przypadku konkurencyjnych projektów falowników fotowoltaicznych.

3. Zasada działania falowników fotowoltaicznych

W typowej topologii falownika fotowoltaicznego cewka pracuje w obwodach przełączających wysokiej częstotliwości. Po włączeniu wyłącznika zasilania energia jest magazynowana w rdzeniu magnetycznym. Kiedy przełącznik wyłącza się, zmagazynowana energia jest przekazywana do obciążenia.

Formuła magazynowania energii:

E = 1/2 × L × I²

Gdzie:

• L = Indukcyjność
• Ja = prąd

Ten cykliczny proces przechowywania i uwalniania umożliwia regulację napięcia i tłumienie tętnień, które są podstawą wydajnej konwersji DC-AC.

4. Kluczowe parametry projektowe i specyfikacje techniczne

5. Materiały rdzeniowe i ich wpływ na wydajność

Wybór materiału rdzenia bezpośrednio wpływa na wydajność cewek indukcyjnych inwertera fotowoltaicznego.

Rdzeń ferrytowy

• Niskie straty rdzenia przy wysokiej częstotliwości
• Idealny do kompaktowych konstrukcji falowników

Rdzeń ze sproszkowanego żelaza

• Wyższa gęstość strumienia nasycenia
• Nadaje się do zastosowań wysokoprądowych

Rdzeń nanokrystaliczny

• Bardzo niskie straty rdzenia
• Wysoka przepuszczalność
• Doskonała stabilność termiczna

Zaawansowani producenci, npJASNskupić się na zoptymalizowanej konstrukcji magnetycznej, aby zmniejszyć straty zarówno w miedzi, jak i rdzeniu, poprawiając wydajność falownika powyżej 98%.

6. Zarządzanie temperaturą i niezawodność

Falowniki fotowoltaiczne często działają w trudnych warunkach zewnętrznych. Podwyższone temperatury przyspieszają degradację izolacji i skracają jej żywotność.

Skuteczne strategie termiczne obejmują:

• Konstrukcja uzwojenia o niskim DCR
• Materiały izolacyjne odporne na wysoką temperaturę
• Zoptymalizowana geometria rdzenia
• Kapsułka chroniąca przed wilgocią

Właściwa konstrukcja termiczna zapewnia 10–20 lat niezawodności działania, odpowiadającej żywotności modułów fotowoltaicznych.

7. Scenariusze dostosowywania i zastosowań

Cewki indukcyjne falownika słonecznego są stosowane w:

• Falowniki dachowe do budynków mieszkalnych
• Komercyjne falowniki stringowe
• Falowniki centralne w skali użytkowej
• Hybrydowe systemy magazynowania energii
• Systemy fotowoltaiczne poza siecią

Opcje dostosowywania mogą obejmować:

• Niestandardowe wartości indukcyjności
• Specjalne materiały rdzenia
• Wysokoprądowe konstrukcje uzwojenia
• Kompaktowe wymiary mechaniczne

8. Jak wybrać odpowiednią cewkę inwertera fotowoltaicznego

Przewodnik po wyborze krok po kroku:

1. Określ częstotliwość roboczą
2. Oblicz wymaganą indukcyjność
3. Określ maksymalną tolerancję prądu i tętnienia
4. Ocenić warunki termiczne
5. Sprawdź margines nasycenia
6. Sprawdź zgodność ze standardami EMI

Współpraca z doświadczonymi dostawcami rozwiązań magnetycznych zapewnia optymalną integrację projektu.

9. Typowe wyzwania i rozwiązania

10. Często zadawane pytania

P1: Co się stanie, jeśli cewka indukcyjna się nasyci?

Nasycenie powoduje gwałtowny spadek indukcyjności, co prowadzi do skoków prądu, przegrzania i potencjalnej awarii falownika.

P2: Czy mogę używać standardowej cewki do zastosowań z falownikami fotowoltaicznymi?

Niezalecane. Cewki inwertera słonecznego muszą wytrzymać wysoki prąd, wysoką częstotliwość i trudne warunki.

P3: Jak wartość indukcyjności wpływa na tętnienie?

Wyższa indukcyjność zmniejsza prąd tętnienia, ale zwiększa rozmiar i koszt. Wymagana jest optymalna równowaga.

P4: Jaki jest typowy wpływ na efektywność?

Właściwa konstrukcja magnetyczna może poprawić ogólną wydajność falownika o 1–3%, co jest znaczące w skali użytkowej.

Wniosek

Cewka inwertera fotowoltaicznego to znacznie więcej niż element pasywny — to element definiujący wydajność nowoczesnych systemów fotowoltaicznych. Od wydajności i tłumienia tętnień po niezawodność termiczną i zgodność z siecią, jego konstrukcja ma bezpośredni wpływ na sukces systemu.

Współpraca z doświadczonymi producentami, takimi jakJASNzapewnia precyzyjną inżynierię, zoptymalizowane materiały magnetyczne i indywidualne rozwiązania dostosowane do wymagań Twojego falownika.

Jeśli projektujesz falowniki fotowoltaiczne nowej generacji i potrzebujesz komponentów magnetycznych o wysokiej wydajności,skontaktuj się z namijuż dziś, aby omówić wymagania Twojego projektu i odkryć, w jaki sposób zaawansowane cewki indukcyjne do falowników fotowoltaicznych mogą podnieść wydajność Twojego systemu.
